언리얼에서 VRM 아바타의 Spring bone을 애니메이션 블루프린트에서 사용할 수 있는데, 방법은 아래와 같다.

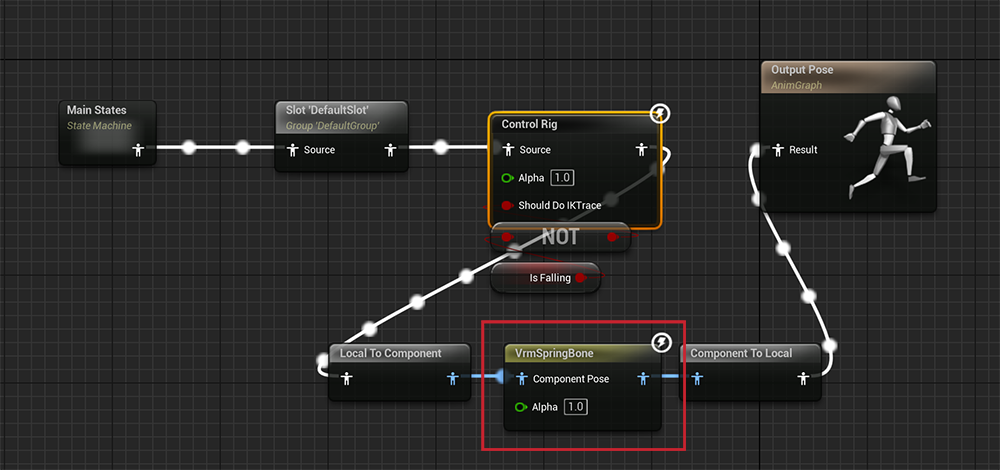

VrmSpringBone이라는 노드를 연결해서 Ouput Pose 노드에 연결하면 헤어라던지, 옷이라던지 Spring bone에 적용되어있는 본이 움직이는것을 확인할 수 있다.

하지만, 위와 같이 노드를 적용했음에도 움직이지 않으면 Spring bone 데이터가 없는것이다.

언리얼에서 VRM을 임포트하면 같이 생성되는 에셋 중, meta 파일이 존재할 것이다.

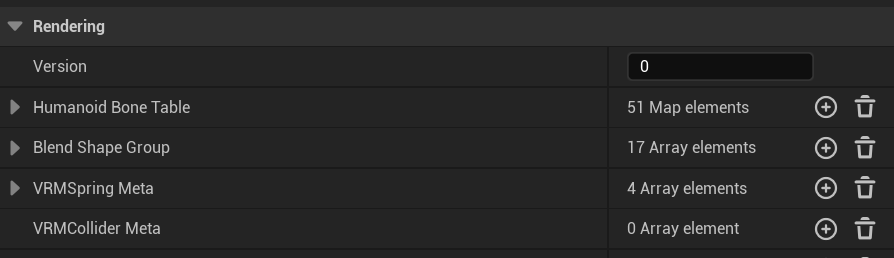

meta 파일을 열어보면 Rendering 카테고리에 VRMSpring Meta가 있는데 Array element를 확인해보면 0으로 표시된 것을 확인할 수 있을것이다.

VRM 아바타에 Spring bone을 사용하고 싶으면 여기에 데이터가 들어가 있어야 정상적으로 작동한다.

언리얼에서 Array element로 추가해줄 수도 있는거 같긴 하지만(직접 해보지는 않음), 필자는 유니티에서 작업하는게 더 수월하다고 판단하여 유니티에서의 해결방법을 서술한다.

해결방법

1. 유니티에서 익스포트한 VRM 에셋을 유니티로 임포트

VRM 에셋을 임포트한 뒤, 아바타의 프리팹을 씬에 로드한다.

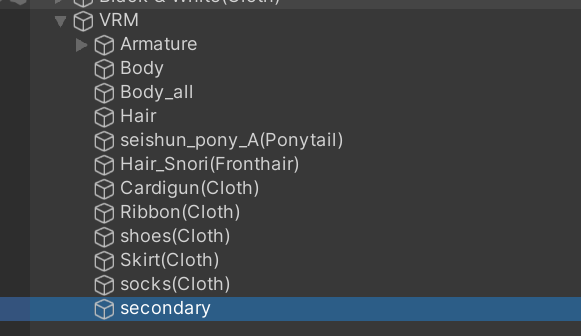

여기서 아바타의 하이어라키를 확인해보면 Secondary게임오브젝트를 확인할 수 있다.

2. VRM Spring Bone 컴포넌트 설정

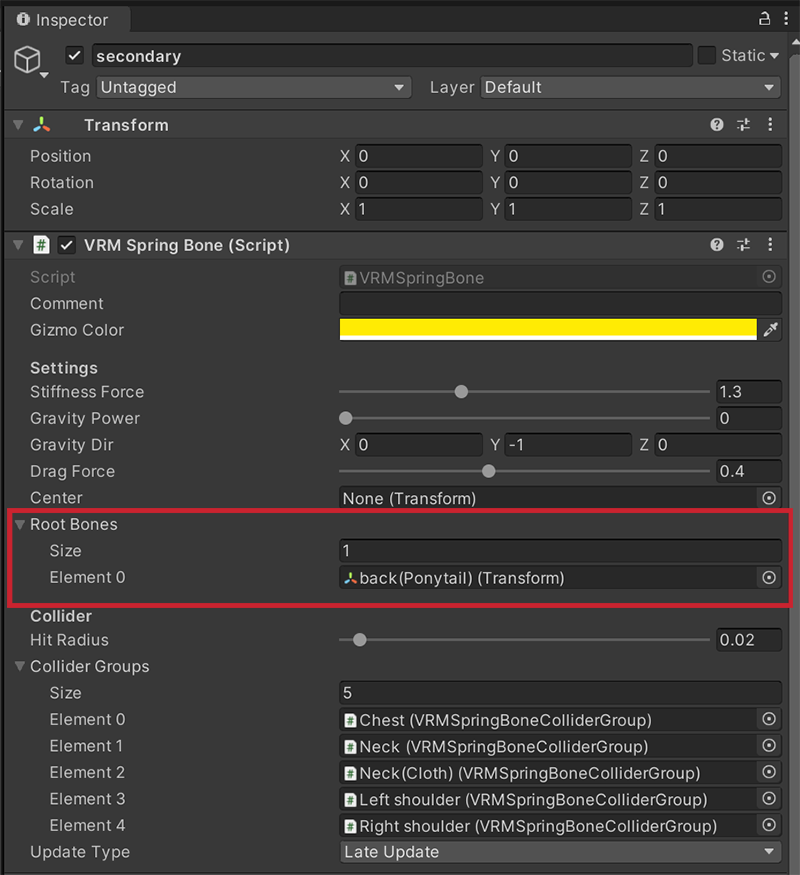

Secondary를 클릭한 뒤, 인스펙터창을 확인해보면 VRM Spring Bone컴포넌트를 확인할 수 있다.

해당 컴포넌트에서 Root Bones에 Spring Bone을 적용할 본의 루트를 넣어주면 된다.

※ 헤어가 움직이면서 몸통을 뚫는 현상은 Collider 카테고리를 설정해주면 된다.

3. 설정한 아바타를 다시 Export해준 뒤, 언리얼로 Import한다.

언리얼로 임포트한 뒤, meta 파일을 열어서 VRMSpring Meta의 데이터를 확인해준다.

위와 같이 VRMSpring Meta 항목에 Array elements에 데이터가 들어가있는 것을 확인할 수 있다.

+) 위와 같이 했는데도 Spring bone이 작동하지 않는 경우

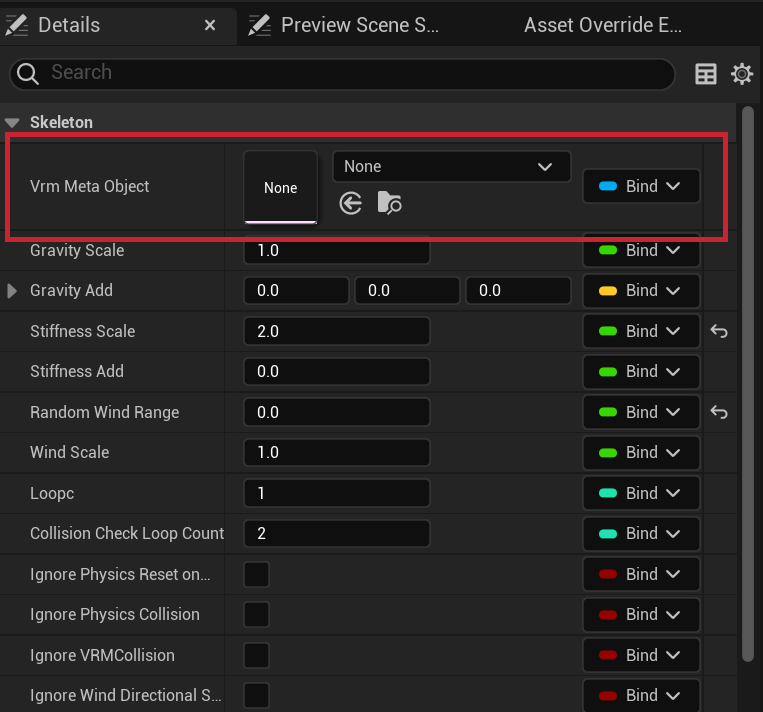

애니메이션 블루프린트 파일을 열어서 VrmSpringBone노드를 클릭해서 Detail을 확인하면 Vrm Meta Object가 비어있을 수 있기 때문에 확인 후, Meta 파일을 설정해준다.

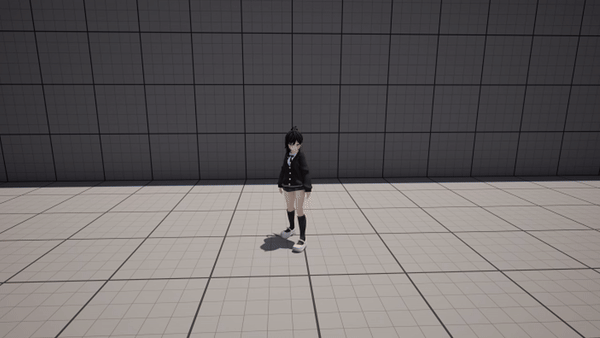

결과

애니메이션 리타게팅 시, 기존 애니메이션에 없었던 루트 모션이 적용되어 캐릭터가 애니메이션에 의해 움직이는 현상이 있을 수 있다.

원인

리타게터 파일의 Root 체인의 옵션이 제대로 설정되어 있지 않을 때, 이런 현상이 일어난다.

해결 방법

리타게터 파일을 열어서 Root 체인을 눌러서 디테일 창을 확인한다.

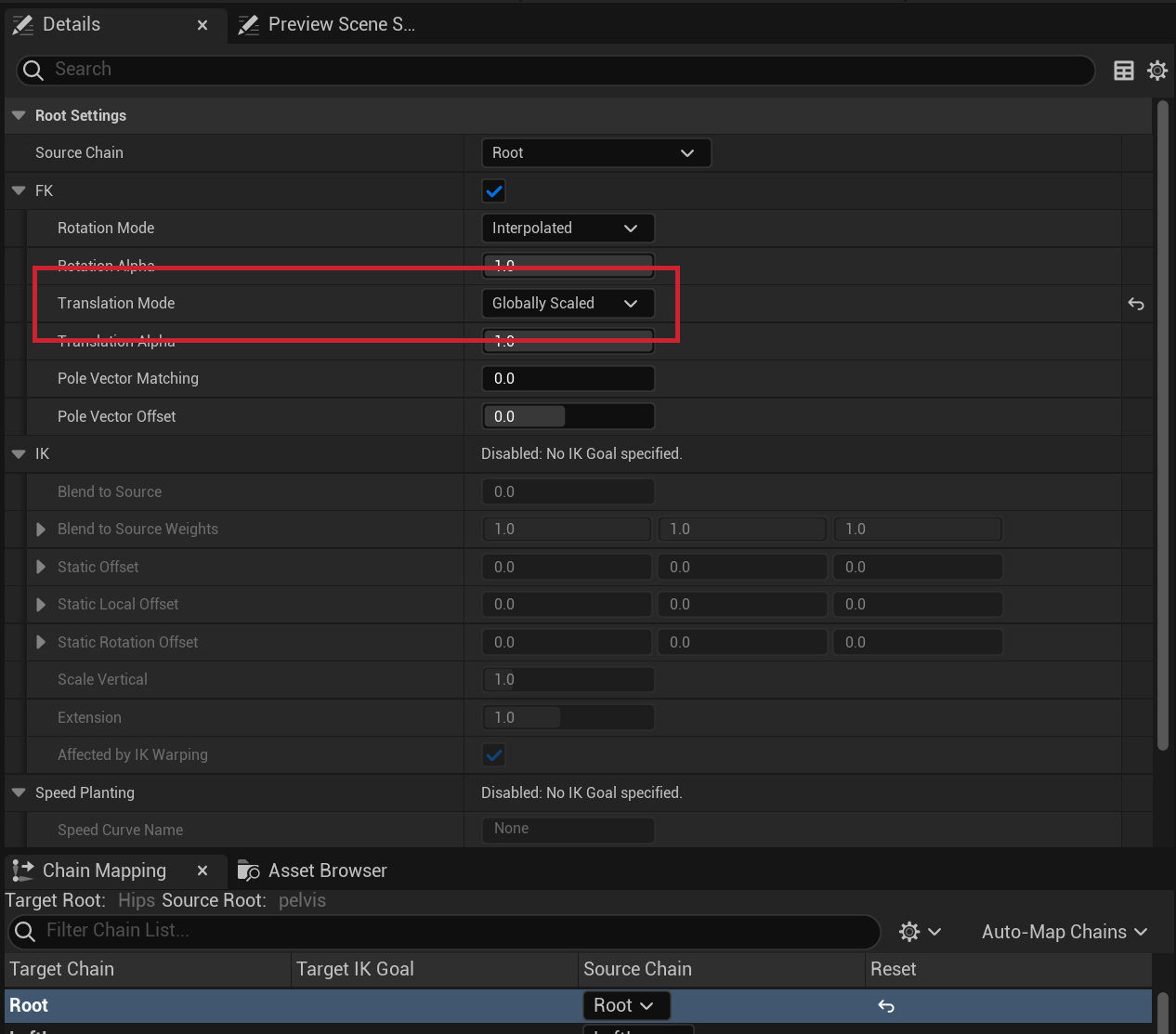

디테일 창에서 Translation Mode가 None으로 되어있을건데, Globally Scaled로 설정해준다.

결과

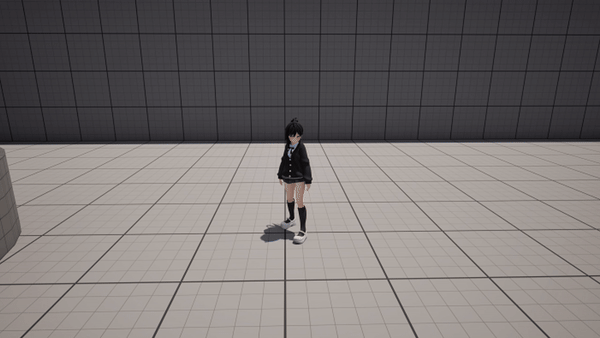

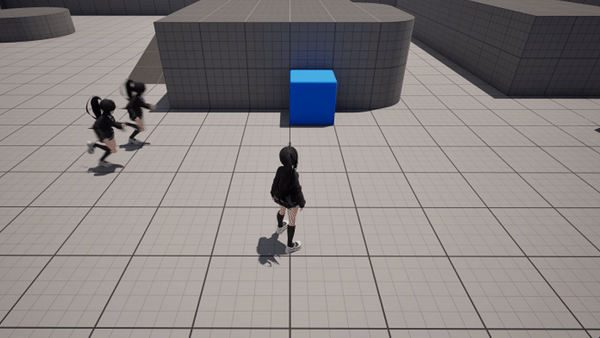

위의 캐릭터가 Translation Mode가 None인 상태로 리타게팅 했을 경우, 아래 캐릭터가 Translation Mode가 Globally Scaled 상태로 리타게팅 했을 경우의 애니메이션 시퀀스이다.

※ 리타게터 수정 방법은 다음 포스팅 참고

※ 해당 포스팅에 사용하는 Foot IK 관련 Control Rig는 기존 Third person template에 존재하는 Mannequin Control Rig를 복사해서 사용했으므로 VRM 대상으로 하는 Foot IK는 Mannequin Control Rig를 복사해서 사용하기 바람.

애니메이션을 리타게팅하여 적용했을 때, Foot IK가 적용이 되지 않아 다리가 바닥에 붙어버리는 문제가 있다.

이 문제는 리타게터에 IK 관련 체인이 설정되어 있지 않기 때문이다. Mannequin 기준으로 IK 본을 가져와 Control Rig에서 IK 조절을 하는데, 해당 본이 정상적으로 리타게팅이 되지 않았으니 바닥에 다리가 붙어버리게 된다.

원인

위에서 언급했다시피, 애니메이션 시퀀스파일이나 리타게터 파일을 열어서 IK 본을 한번 확인해볼 수 있다.

애니메이션 시퀀스나 리타게터 파일을 열어서 애니메이션을 실행시킨 다음, 스켈레톤 트리에서 IK_foot 관련 본을 눌러보면 위와같이 본의 실시간 위치를 확인할 수 있는데, 제자리에 고정되어 있는것을 확인할 수 있다.

이제 저 본을 체인으로 설정하여 리타게팅 시, 애니메이션에 정상적으로 적용될 수 있게 해야한다.

해결방법

1. IK Rig 파일에 체인 생성 및 리타게터 소스체인 설정

체인 생성 및 리타게터 소스체인 설정은 해당 포스팅 제일 위에 걸어놓은 링크를 확인하여 수정하면 된다.

2. Translation Mode 설정

리타게터에서 소스체인 설정 후, 해당 타겟 체인을 클릭해서 디테일 창을 확인해보면 Translation Mode라는 항목이 존재하는데 해당 항목으로 Absolute로 설정해 준다.

위와 같이 설정을 한 뒤, 리타게터에서 IK_foot 본을 확인해보면 정상적으로 본의 위치가 변경되는 것을 눈으로 확인할 수있다.

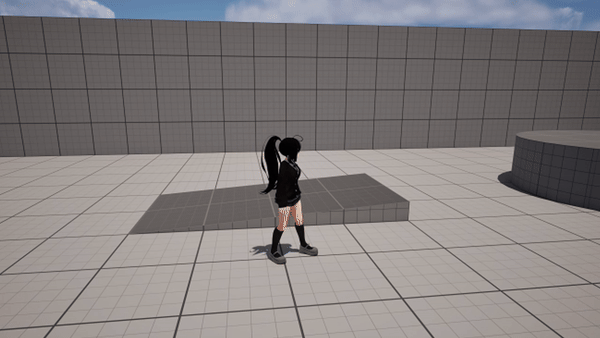

결과

※ 혹시나 다리의 애니메이션이 어색해보일 경우(다리를 크게 찢어서 달린다던지..), 위에서 설정했던 리타게터 창의 디테일 창에서 Translation Alpha 옵션을 조절하여 적당한 위치를 잡아주면 된다.

※ 리타게터를 수정할 수 없는 경우, 애니메이션 시퀀스의 키값을 변경하는 방법이 있는거 같은데 장기적으로 봤을 때 이런 방법은 좀 무식해보이는것 같다. 근본적 원인은 리타게터에 있으니 어지간하면 리타게터를 수정하는게 좋을것 같다.

애니메이션 시퀀스 키값 변경 방법은 아래 영상 참고

VRM을 언리얼로 Import하면 리타게터가 자동으로 생성되지만 데이터가 일부 손실된다.

그렇기 때문에 언리얼 Third person template의 애니메이션이 정상적으로 리타게팅 되지 않는다.

위와 같이 리타게터 파일을 열어서 애니메이션을 실행해보면 하반신이 마비된것을 확인할 수 있다.

이 현상은 단순히 IK Rig 파일에 해당 체인이 존재하지 않아서 발생하는 문제이다.

해결방법

VRM을 언리얼로 임포트하면 같이 생성되는 IK Rig 파일이 있을건데 열어서 체인을 생성해주면 된다.

기본적으로 Mannequin 모델의 애니메이션을 리타게팅할 것이므로, Mannequin의 IK Rig파일의 체인 목록과 비교한 뒤, 없는 부분을 추가해서 Start bone과 End bone을 설정해주면 된다.

1. 체인 생성

IK Rig파일을 열어서 Add New Chain버튼을 눌러서 체인을 생성해준다.

필자의 기준으로는 다리가 없었으므로 RightLeg와 LeftLeg 체인을 생성해서 본을 설정해줬다.

2. 본 설정

이 부분은 아마 VRM 모델마다 다를거기 때문에 각자 모델을 확인한 뒤, 다리 시작부 부터 발 까지 설정해준뒤 저장하자.

3. 리타게터에서 소스체인 설정해주기

리타게터를 보면 위와 같이 타겟 체인이 생겨있고 소스 체인에는 None으로 표시되어 있다.

소스 체인의 드롭다운 메뉴를 열어서 각자 위치에 맞는 체인을 설정해준 뒤 저장, 애니메이션을 확인해보자.

결과

유니티에서 Export한 VRM을 언리얼로 Import 했을 때, BlendShape가 비정상적으로 작동하는 에러가 있었다.

BlendShape를 조절하면 모델에 변화는 일어나는데 해당 키에 해당하는 Vertex가 앞뒤로만 움직이는 기현상이 발생했다.

위 사진과 같이 오작동이 일어난다. VertCount 수가 잡히는거 보면 데이터도 잡혀있기 때문에 혹시 몰라 Mesh를 확인해봤지만..

Mesh역시 이상없이 잡혀있다.

UniVRM의 다른 최신버전을 구해서 Export하면 정상적으로 움직이긴했지만, 언리얼로 Import하면 쉐이더가 맛이 가버려서 다른방법을 찾아봤다.

- 해결방법

방법은 최신버전을 버리는 것.

VRM을 처음다뤄봐서 일단 최신버전만 구성해서 데이터를 Export했더니 최신버전에서 문제가 있는모양이다.

● 유니티 버전 : 2019.4 LTS

● UniVRM : 0.99 이하

위 버전으로 맞춘 뒤, VRM Export한 데이터를 언리얼로 Import하여 BlendShape를 조절하면 정상적으로 작동한다.

UniVRM v0.99 Github : Releases · vrm-c/UniVRM (github.com)
