  ※ 이 글은 코드 위주이니 설명은 아래 링크 확인 !

  ※ C AVL 트리(AVL Tree) 설명

AVL 트리에 사용할 구조체

typedef struct Node
{
    int data;
    struct Node* Parent, * Left, * Right;
}Node;

  ※ 이전 이진탐색트리와는 다르게 코드의 간결함을 위해 부모 노드를 참조할 변수를 하나 더 만든다.

균형 인수(Balance Factor) 구하기

- 균형 인수 = 왼쪽 서브 트리의 높이 - 오른쪽 서브트리의 높이

int GetHeight(Node* node)
{
    if (node == NULL) return 0;

    int leftDepth = GetHeight(node->Left);
    int rightDepth = GetHeight(node->Right);

    return leftDepth > rightDepth ? leftDepth + 1 : rightDepth + 1;
}

int CalculateBalanceFactor(Node* node)
{
    return GetHeight(node->Left) - GetHeight(node->Right);
}

  ※ 균형 인수는 CalculateBalanceFactor를 호출하면 된다.

  ※ GetHeight는 재귀함수로 구성해서 단말노드까지의 높이를 반환한다.

LL(Left Left), RR(Right Right)

Node* LL(Node* node)
{
    Node* childNode = node->Left;
    node->Left = childNode->Right;
    if (childNode->Right != NULL)
        childNode->Right->Parent = node;

    childNode->Right = node;
    childNode->Parent = node->Parent;
    node->Parent = childNode;

    return childNode;
}

  ※ LL은 다음과 같은 순서로 진행된다.

    1. Child node(이하 CNode)의 오른쪽 자식 참조를 Parent node(이하 PNode)의 왼쪽 자식으로 넣어준다.

      ※ 이 때 CNode의 오른쪽 자식 노드가 NULL이 아니면 오른쪽 자식노드의 부모 참조를 PNode로 변경해준다.

    2. CNode의 오른쪽 자식으로 PNode를 넣어준다.

    3. CNode가 PNode의 위치와 바뀌므로 CNode의 부모 참조를 PNode의 부모로 변경해준다.

    4. PNode의 부모는 CNode가 되므로 PNode의 부모 참조를 CNode로 변경해준다.

  ※ RR은 LL의 순서를 반대로 해주면 된다.

LR(Left Right) RL(Right Left)

Node* LR(Node* node)
{
    node->Left = RR(node->Left);
    return LL(node);
}

  ※ LR은 다음과 같은 순서로 진행된다.

    1. Parent node(이하 PNode)의 왼쪽 자식 노드를 RR회전 해준다.

    2. PNode를 LL회전 해준다.

  ※ RL은 LR의 순서를 반대로 해주면 된다.

AVL 리밸런싱

- AVL의 균형을 맞추는 함수는 다음과 같이 작성하면 된다.

Node* AVLSet(Node* node)
{
    int depth = CalculateBalanceFactor(node);
    if (depth >= 2)
    {
        depth = CalculateBalanceFactor(node->Left);
        if (depth >= 1)
        {
            //LL : Left Left
            node = LL(node);
        }
        else
        {
            //LR : Left Right
            node = LR(node);
        }
    }
    else if (depth <= -2)
    {
        depth = CalculateBalanceFactor(node->Right);
        if (depth <= -1)
        {
            //RR : Right Right
            node = RR(node);
        }
        else
        {
            //RL : Right Left
            node = RL(node);
        }

    }

    return node;
}

  ※ 어떤 서브트리의 부모노드를 대상으로 균형 인수를 구한다. (절대값이 2차이가 나면 균형을 잡아준다.)

  ※ 이 때, CalcualteBalanceFactor함수에서 왼쪽 서브트리의 높이에서 오른쪽 서브트리의 높이를 뺴고있으니 반환값이 양수면 왼쪽 서브트리, 음수면 오른쪽 서브트리의 높이가 높다는 것이다.

  ※ 균형 인수의 절대값이 2가 되면 높이가 높은 서브트리를 대상으로 균형 인수를 한번더 계산해서 서브트리가 LL상태(혹은 RR)인지 LR상태(혹은 RL)상태인지 알아본 뒤, 상태에 따라 알맞은 함수를 적용해서 리밸런싱을 진행한다.

자, 여기까지 이해를 했다면 일단 AVL 트리의 리밸런싱 코드는 끝이났다.

이걸 어떤 타이밍에 적용해줘야 할까? 답은 트리에 변경점이 발생하는 시점이다.

즉, 데이터를 추가(Insert) 할 때, 데이터를 삭제(Delete) 할 때 위의 함수를 넣어주면 된다. 이점을 잘 생각해서 다음 풀 소스코드를 이해해보자. (이번엔 양이 양인만큼 코드가 길다.)

#include <stdio.h>

typedef struct Node
{
    int data;
    struct Node* Parent, * Left, * Right;
}Node;

int GetHeight(Node* node)
{
    if (node == NULL) return 0;

    int leftDepth = GetHeight(node->Left);
    int rightDepth = GetHeight(node->Right);

    return leftDepth > rightDepth ? leftDepth + 1 : rightDepth + 1;
}

int CalculateBalanceFactor(Node* node)
{
    return GetHeight(node->Left) - GetHeight(node->Right);
}

Node* RR(Node* node)
{
    Node* childNode = node->Right;
    node->Right = childNode->Left;
    if (childNode->Left != NULL)
        childNode->Left->Parent = node;

    childNode->Left = node;
    childNode->Parent = node->Parent;
    node->Parent = childNode;

    return childNode;
}

Node* LL(Node* node)
{
    Node* childNode = node->Left;
    node->Left = childNode->Right;
    if (childNode->Right != NULL)
        childNode->Right->Parent = node;

    childNode->Right = node;
    childNode->Parent = node->Parent;
    node->Parent = childNode;

    return childNode;
}

Node* LR(Node* node)
{
    node->Left = RR(node->Left);
    return LL(node);
}

Node* RL(Node* node)
{
    node->Right = LL(node->Right);
    return RR(node);
}

Node* AVLSet(Node* node)
{
    int depth = CalculateBalanceFactor(node);
    if (depth >= 2)
    {
        depth = CalculateBalanceFactor(node->Left);
        if (depth >= 1)
        {
            //LL : Left Left
            node = LL(node);
        }
        else
        {
            //LR : Left Right
            node = LR(node);
        }
    }
    else if (depth <= -2)
    {
        depth = CalculateBalanceFactor(node->Right);
        if (depth <= -1)
        {
            //RR : Right Right
            node = RR(node);
        }
        else
        {
            //RL : Right Left
            node = RL(node);
        }

    }

    return node;
}

Node* Insert(Node* node, int data)
{
    if (node == NULL)
    {
        node = (Node*)malloc(sizeof(Node));
        node->Left = NULL;
        node->Right = NULL;
        node->Parent = NULL;
        node->data = data;

        return node;
    }
    else if (data < node->data)
    {
        node->Left = Insert(node->Left, data);
        node->Left->Parent = node;
        node = AVLSet(node);
    }
    else if (data > node->data)
    {
        node->Right = Insert(node->Right, data);
        node->Right->Parent = node;
        node = AVLSet(node);
    }
    else
    {
        //데이터가 중복되므로 추가하지 않는다.
    }

    return node;
}

Node* GetMinNode(Node* node, Node* parent)
{
    if (node->Left == NULL)
    {
        if (node->Parent != NULL)
        {
            if (parent != node->Parent)
            {
                node->Parent->Left = node->Right;
            }
            else
            {
                node->Parent->Right = node->Right;
            }

            if (node->Right != NULL)
            {
                node->Right->Parent = node->Parent;
            }
        }

        return node;
    }
    else
    {
        return GetMinNode(node->Left, parent);
    }
}

Node* Delete(Node* node, int data)
{
    if (node == NULL) return NULL;

    if (data < node->data)
    {
        node->Left = Delete(node->Left, data);
        node = AVLSet(node);
    }
    else if (data > node->data)
    {
        node->Right = Delete(node->Right, data);
        node = AVLSet(node);
    }
    else
    {
        if (node->Left == NULL && node->Right == NULL)
        {
            node = NULL;
        }
        else if (node->Left != NULL && node->Right == NULL)
        {
            node->Left->Parent = node->Parent;
            node = node->Left;
        }
        else if (node->Left == NULL && node->Right != NULL)
        {
            node->Right->Parent = node->Parent;
            node = node->Right;
        }
        else
        {
            Node* deleteNode = node;
            Node* minNode = GetMinNode(node->Right, deleteNode);

            minNode->Parent = node->Parent;

            minNode->Left = deleteNode->Left;
            if (deleteNode->Left != NULL)
            {
                deleteNode->Left->Parent = minNode;
            }

            minNode->Right = deleteNode->Right;
            if (deleteNode->Right != NULL)
            {
                deleteNode->Right->Parent = minNode;
            }

            node = minNode;
            free(deleteNode);
        }
    }

    return node;
}

void Inorder(Node* node)
{
    if (node == NULL) return;

    Inorder(node->Left);
    printf("%d ", node->data);
    Inorder(node->Right);
}

void main()
{
    Node* root = NULL;

    //INSERT
    root = Insert(root, 4);
    root = Insert(root, 10);
    root = Insert(root, 13);
    root = Insert(root, 20);
    root = Insert(root, 25);
    root = Insert(root, 32);
    root = Insert(root, 55);

    Inorder(root);
    //결과 : 4 10 13 20 25 32 55 (root data : 20)

    //DELETE
    root = Delete(root, 4);
    root = Delete(root, 10);
    root = Delete(root, 13);

    Inorder(root);
    //결과 : 20 25 32 55 (root data : 25)
}

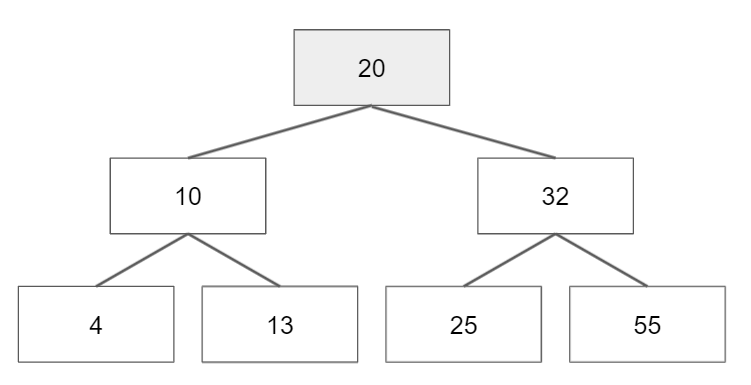

  ※ main 함수의 Insert를 보면 앞에서 다뤘던 이진탐색트리 때와는 다르게 수를 오름차순으로 넣어줘도 똑같은 트리가 만들어진 결과를 볼 수 있다.

  ※ Delete에서는 일부터 왼쪽 서브트리의 데이터를 모두 삭제했다. 그 결과, 리밸런싱을 통해 Root 노드가 25의 키값을 가진 노드로 변경이되어 양쪽 서브트리의 균형이 맞춰진걸 확인할 수 있다.

  ※ 트리의 개념과 이진탐색트리를 포함해서 설명이 진행되므로 모르면 아래 링크로 확인 !

  ※ C 트리(Tree)설명

이진탐색트리의 문제점

- 트리의 균형이 맞지 않을수록 O(n)에 가까운 시간 복잡도를 보인다.

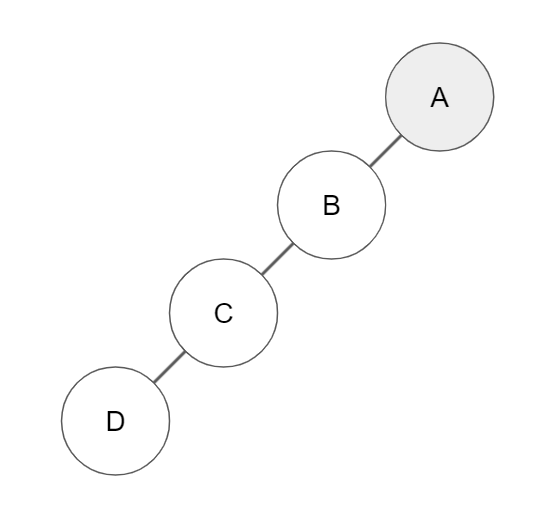

  ※ 위와 같은 순서로 데이터가 누적이 된 상태에서 D의 값을 찾으려면 모든 노드를 탐색하게되며, 이렇게 되면 이진 탐색 트리를 쓰는 의미가 없어진다.

이러한 이진탐색트리의 단점을 해결한 트리를 가리켜 균형잡힌 이진트리라하며 그 중 AVL트리에 대해 설명하고자한다.

AVL 트리

- Adelson-Velsky and Landis에서 따온 이름이다.

- 이진탐색트리의 단점을 해결한 균형잡힌 이진트리 중 처음으로 발명되었다.

- AVL 트리는 균형의 정도를 표현한 균형 인수(Balance Factor)를 사용한다.

  ※ 계산법 : 균형 인수 = 왼쪽 서브 트리의 높이 - 오른쪽 서브 트리의 높이

- 균형이 무너졌을 때, 구조의 재조정(Rebalancing)의 종류는 LL, RR, LR, RL이 있다.

균형 인수(Balance Factor)

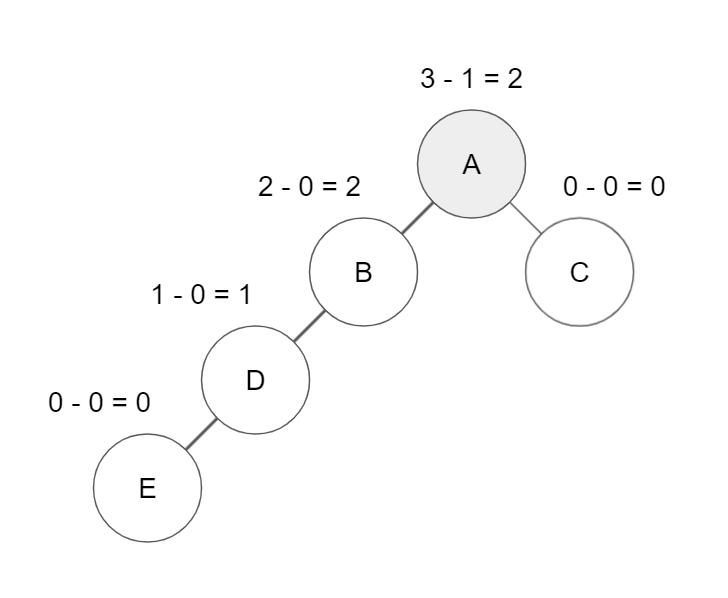

- 노드 위에 적힌 숫자가 균형 인수이다.

- 균형 인수의 절대값이 크면 클수록 트리의 균형이 무너진 상태이다.

  ※ 따라서 균형 인수의 절대값이 2 이상인 경우에 균형을 잡기 위한 재조정을 진행한다.

LL(Left Left), RR(Right Right) 상태

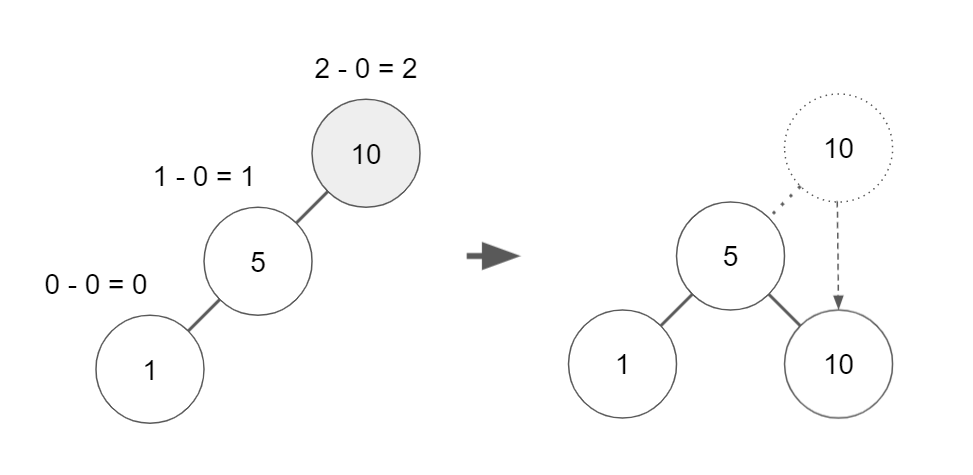

- 위 그림의 왼쪽 트리를 보면 루트 노드의 균형인수가 2이다.

- 왼쪽의 자식 노드가 연이어 연결된 상태인데 이런 상태를 가리켜 LL(Left Left)상태라고 한다.

  ※ 반대로 오른쪽으로 자식 노드가 연이어져 있으면 RR(Right Right)상태라 한다.

- 이러한 LL상태에서 불균형 해소를 위한 리밸런싱을 LL회전이라고 한다.

  ※ 반대로 오른쪽으로는 RR회전이라 한다.

- 키값이 5인 노드를 Child node(이하 CNode), 키값이 10인 노드를 Parent node(이하 PNode)라고 한 뒤, LL회전의 방법은 다음과 같다.

  1. PNode를 CNode의 오른쪽 자식으로 보낸다.

    ※ 이 때, PNode가 CNode의 자식 노드가 되므로 PNode의 기존 자식 참조값은 비워준다.

  2. CNode를 Root노드로 설정한다.

  ※ RR은 반대로 생각해주면 된다.

LR(Left Right), RL(Right Left) 상태

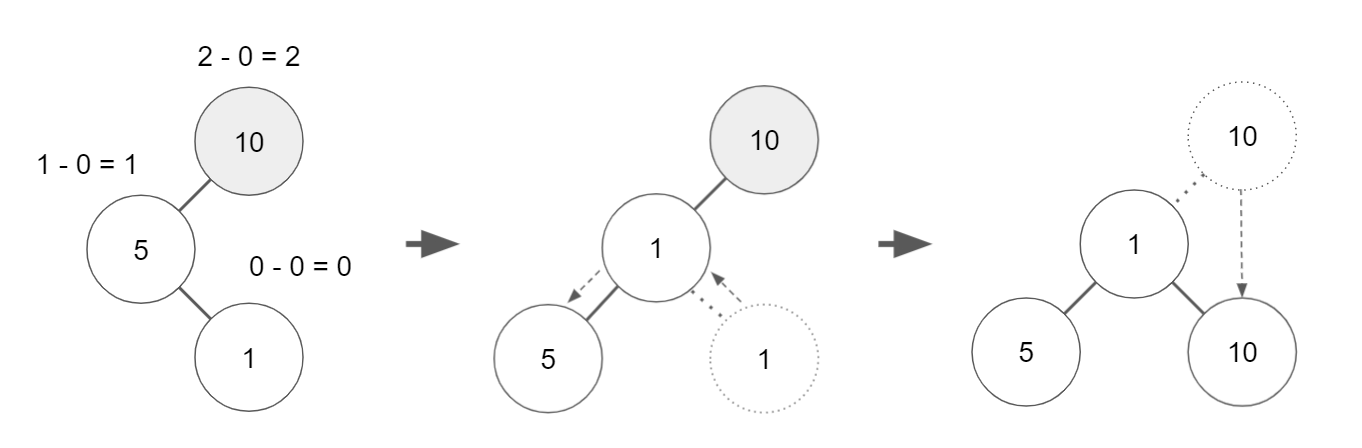

- 왼쪽 자식 노드에 오른쪽 자식 노드가 연결된 상태인데 이런 상태를 가리켜 LR(Left Right)상태라고 한다.

  ※ 반대로 오른쪽 자식 노드에 왼쪽 자식노드가 이어져있으면 RL(Right Left)상태라 한다.

- 이러한 LR 상태에서 LL회전을 하게되면 이진탐색트리의 규칙에 위배되므로 왼쪽 자식 노드를 RR회전을 먼저 진행해 불균형 상태를 LL로 만든뒤, 루트 노드를 LL회전 해줘서 리밸런싱을 한다.

- 키값이 1인 노드를 Leaf node(이하 LNode), 키값이 5인 노드를 Child node(이하 CNode), 키값이 10인 노드를 Parent node(이하 PNode)라고 한 뒤, LL회전의 방법은 다음과 같다.

  1. 먼저 CNode를 RR회전을 해줘서 LNode를 CNode의 자리에 옮기고 CNode를 LNode의 왼쪽 자식으로 옮긴다.

    ※ 이 과정이 끝나면 트리가 LL상태가 되어있다.

  2. (LL 회전 시작) PNode를 LNode의 오른쪽 자식으로 보낸다.

  3. LNode를 Root 노드로 설정한다.

  ※ RL은 반대로 생각해주면 된다. (자식 노드를 LL회전한 뒤 Root 노드를 RR회전)
